HIGHEST RELIABILITY AND ROBUST PROTECTION FOR INDUSTRIAL LOADS

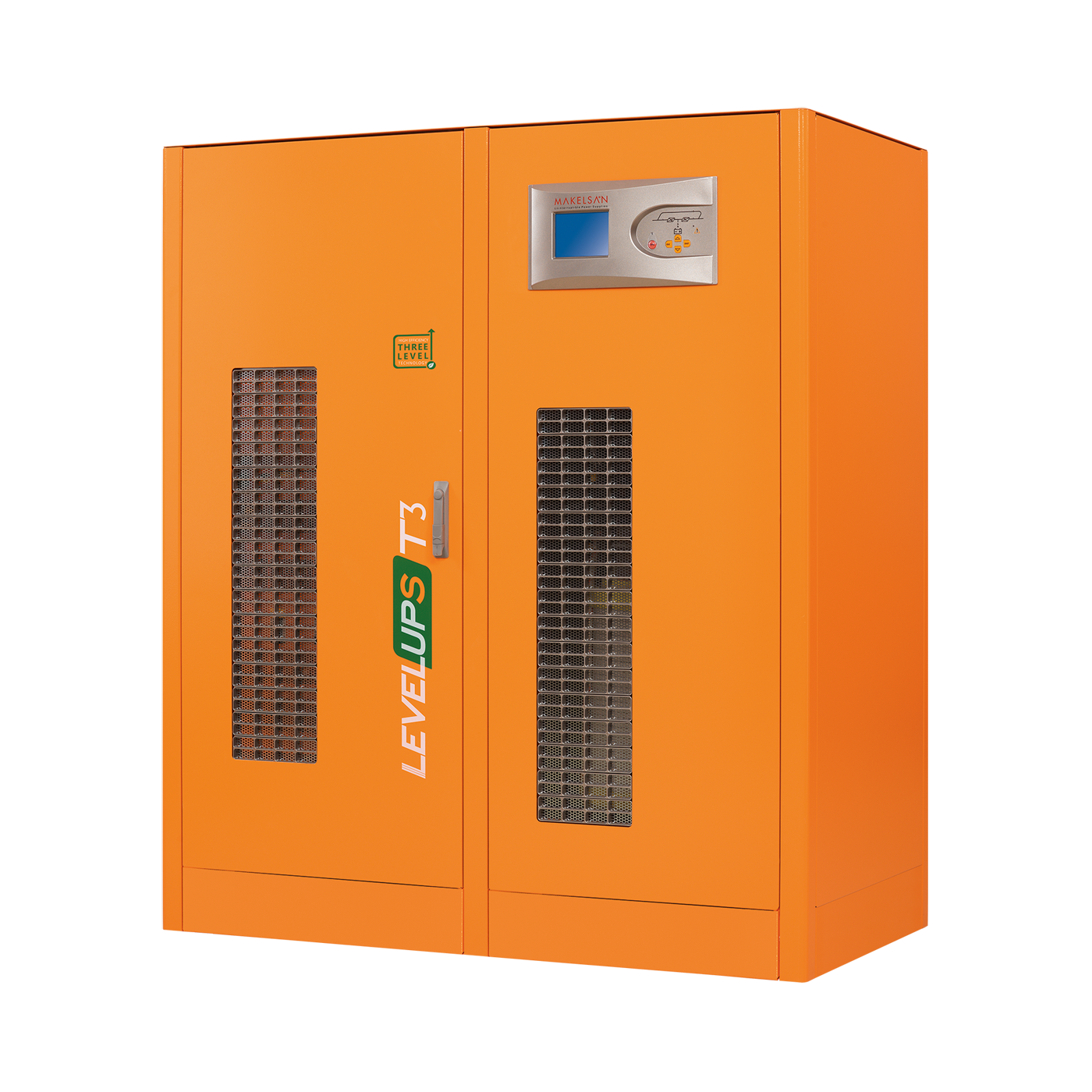

LevelUps T3 Series is a true VFI on-line double conversion, three-phase UPS system and engineered to provide high level of energy efficiency and reliable and robust protection for most demanding industrial and medical environments.

Three level inverter and rectifier technology and with embedded inverter transformer makes LevelUps T3 Series one of the most reliable systems for data security and other critical applications.

Compact Design

Designed with an integrated transformer ensuring galvanic isolation on the output for ultimate safe isolation.
Easy to install and service and can be integrated into harsh commercial and industrial environments.
Compact footprint and matching battery cabinets.

Low Total Cost of Ownership

Less energy consumption to supply the loads thanks to
high efficiency.
Reduced energy loss.
Reduced electricity usage and air conditioning requirements.
Reduction in operating cost of UPS.
IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
Low input current total harmonic distortion (THDi) less than%3 helps to avoid the disturbance and expensive harmonic filters.
Small footprint and easy maintenance

Hight Output Power Factor

Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation).
No reduction in active power from 0,9 leading to 0,9 lagging.

Maximum Availability

Parallel configuration up to 8 units per redundancy (N+1) and power increase.
Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.

Standard Electrical Features

Output Galvanic Isolation Transformer Embedded
Dual Input
Common Battery
Frontal Access for Input/Output Cabling
Backfeed Protection
Cold Start (Optional)
Advanced Battery Management
Short Circuit and Overload Protection
Parallel Ready
Redundant Power Supply
Power Walk-in for Progressive Rectifier Start-up when the
Mains is Restored
Battery Temperature Sensor
Static & Manual Bypass Operation

Advanced Communication Features

500 Real Time Event Log with Detailed Parameters
User Friendly Multilingual 320x240 Graphic Display Provides
Operation Information
Monitoring and Shutdown Software
RS232 Serial and RS485 Ports
Modbus RTU (Optional)
2 Communication Slots
Remote Emergency Power Off (Optional)
Remote Display Panel (Optional)
Dry Contact (Optional)
SNMP (Optional)
Profibus (Optional)

Flexibility

Optional IP31, IP41, Protection degree for harsh
environments.
Optional tropicalization and anti-corrosion protection for
electronic boards.
Optional temperature sensor for external battery cabinets
for extended runtimes.
External battery cabinets for different sizes of batteries to
provide extended runtimes.
Adaptability to the mains without neutral.

Brochure

LevelUps T3 Series 10 - 60 kVA

User Manuals

LevelUps T3 Series 10 - 15 - 20 kVA User Manual

LevelUps T3 Series 30 - 40 kVA User Manual

LevelUps T3 Series 60 - 80 kVA User Manual

LevelUps T3 Series 100 - 120 kVA User Manual

LevelUps T3 Series 160 - 200 kVA User Manual

Dahili İzolasyon Trafosu ile Daha Yüksek Güvenilirlik

Yeni nesil 3 level teknolojisine sahip, yüksek verimlilik, yüksek güvenilirlik ve sağlamlığın mükemmel bileşimi olan, online 3 fazlı kesintisiz güç kaynağı LevelUps T3 Serisi bir çok endüstrinin ve özellikle medikal sektörünün daha güvenilir güç talebini karşılamak için tasarlanmıstır.

Gerçek 3 level doğrultucu ve evirici teknolojisi ve dahili inverter trafosu ile LevelUps T3 serisi, veri güvenliği ve tüm diğer kritik uygulamalarda endüstrinin en güvenilir UPS sistemlerinden biridir.

Kompakt Tasarım

Dahili inverter trafosu ile çıkışta yüksek güvenlikli elektriksel yalıtım.
Zorlu endüstriyel ortamlarda yüksek güvenilirlik.
Minimum yer gereksinimi ve uyumlu harici akü kabinleri.

Düşük İşletme Maliyeti

Yüksek verimi sayesinde kritik yükleri beslemek için daha az enerji tüketir.
Yüksek verim ile ısıya dönüşen enerji miktarı azalır, enerji kayıpları minimum düzeyde kalır.
Güç ve soğutma sistemi maliyetlerinde tasarruf sağlar. Toplam işletme maliyetini büyük ölçüde azaltır.
IGBT kontrollü güç faktörü düzeltme teknolojisi 1’e yakın giriş güç faktörü (>0,99) sağlar. Güç faktörünün yüksek olması ile şebekeden daha az Rms akım çekilir ve elektrik giderlerinin düşmesini sağlayarak, kablo, sigorta ve jeneratör ihtiyacını minimize eder.
%3’den küçük THDi sayesinde şebekeden sinus akım çekilmiş olur. Temiz giriş performansı şebekeyi temiz tutar ve anahtarlar, kablo kesitleri ve jeneratör ebatları düşer.
Optimize edilmiş kabin boyutu sayesinde yer tasarrufu ve bakım kolaylıgı sağlar.

Yüksek Çıkış Güç Faktörü 0.9

0.9 çıkış güç faktörü geleneksel UPS’lere oranla %15 daha fazla aktif güç sağlar.
Günümüz kritik iş uygulamalarının daha fazla güç talebine en yüksek düzeyde çözüm sunar. (Yeni nesil sunucular)

Maksimum Güvenilirlik & Kullanılabilirlik

Güç arttırımı ve yedekleme amacıyla 8 adede kadar parallel çalışabilme (N+1, N+X)
Haberleşme kablolarından birinin bağlantısı kesilmiş olsa bile paralel olarak çalışmaya devam eder.

Standart Elektriksel Özellikler

Dahili İnverter Trafosu
Tek veya Çift Güç Girişi (Dual Input)
Ortak Akü Kullanımı
Geri Besleme Koruması (Backfeed)
Cold Start (Opsiyonel)
Gelişmiş Akü Yönetimi
Kısa Devre ve Aşırı Yük Koruması
Yedeklenebilme Özelliği
Yedekli Ana Kart Beslemesi
Programlanabilir Power Walk-in sayesinde aküden çekilen
enerji kademeli olarak girişe aktarılır (yaklasık 15 saniye)
Akü Sıcaklık Sensörü
Statik ve Manuel Bypass

Gelişmiş Haberleşme Seçenekleri

500 Gerçek Zamanlı Olay Durum Kaydı
Gelişmiş, Kolay Kullanımlı Kullanıcı Arayüzü 320x240 LCD
Çoklu Dil Seçeneği
Uzaktan Yönetim ve İzleme Yazılımı
RS232 ve RS485 Haberleşme Portu
Modbus RTU (Opsiyonel)
2 Haberleşme Portu
Uzaktan Acil Kapatma - REPO (Opsiyonel)
Uzaktan İzleme Paneli (Opsiyonel)
Kuru Kontak (Opsiyonel)
SNMP (Opsiyonel)
ProfiBUS (Opsiyonel)

Esneklik

Özel giriş gerilim aralığı.
Harici akü kabinleri için akü sıcaklık sensörü.
Harici aküler için UPS ile uyumlu akü kabinleri.
EN 50171 standardı ile uyumlu acil durum güç sistemi
olarak yapılandırılabilir.
Elektronik kartlarda tropikalleştirme ve pas önleyici koruma.
Nötrsüz şebekeler için Nötr üretme kiti.
Zorlu Endüstriyel Ortamlar için IP31, IP41 Koruma Sınıfı seçeneği.
