Page 34 - Aytemiz Makelsan Jeneratör | Katalog
P. 34
J e n e r a t ö r J e n e r a t ö r

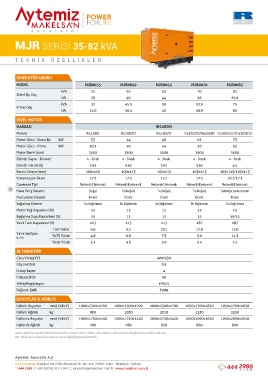

MJR SERİSİ 35-82 kVA MJR SERİSİ 94-150 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJR0035 MJR0050 MJR0055 MJR0070 MJR0082 MODEL MJR0094 MJR0110 MJR0110 MJR0125 MJR0150
kVA 35 50 55 70 82 kVA 94 110 110 125 150
Stand By Güç Stand By Güç
kW 28 40 44 56 65.6 kW 75.2 88 88 100 120
kVA 32 45.5 50 63.6 75 kVA 85.4 100 100 113.6 136.4
Prime Güç Prime Güç
kW 25.6 36.3 40 50.9 60 kW 68.3 80 80 90.9 109
DİZEL MOTOR DİZEL MOTOR
MARKASI RICARDO MARKASI RICARDO
Modeli K4100D K4100ZD K4102ZD D4105ZD/ZH4105ZD D4105IZLD/ZH4105IZLD Modeli R4105IZLD R4110IZLD R6105ZD R6105ZD R6105AZLD
Motor Gücü - Stand By kW 33 44 48 62 73 Motor Gücü - Stand By kW 83 92 92 92 121
Motor Gücü - Prime kW 30.1 40 44 56 66 Motor Gücü - Prime kW 75 84 84 84 110
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 3.61 3.61 3.61 3.61 4.4 Silindir Hacmi (lt) 4.4 4.4 6.49 6.49 6.75
Bore x Stroke (mm) 100x115 100x115 102x115 105x115 105x125/105x115 Bore x Stroke (mm) 105x130 105x130 105x130 105x130 105x130
Kompresyon Oranı 17:1 17:1 17:1 17:1 16:1/17:1 Kompresyon Oranı 16:1 16:1 16:1 16:1 16:1
Governör Tipi Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Governör Tipi Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik
34
Hava Emiş Sistemi Doğal TurboŞarj TurboŞarj TurboŞarj TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj TurboŞarj TurboŞarj TurboŞarj TurboŞarj
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 13 13 13 13 13 Motor Yağ Kapasitesi (lt) 13 13 16 16 16
Soğutma Suyu Kapasitesi (lt) 13 13 13 13 16/13 Soğutma Suyu Kapasitesi (lt) 18 18 23 23 25
Yakıt Tank Kapasitesi (lt) 113 113 113 187 187 Yakıt Tank Kapasitesi (lt) 187 187 300 300 300
Tam Yükte 6.6 9.1 10.1 12.8 15.0 Tam Yükte 16.3 19.1 17.9 20.4 24.4
Yakıt Sarfiyatı %75 Yükte 4.9 6.9 7.5 9.6 11.3 Yakıt Sarfiyatı %75 Yükte 12.3 14.3 13.4 15.3 18.3
lt / h lt / h
%50 Yükte 3.3 4.6 5.0 6.4 7.5 %50 Yükte 8.2 9.6 9.0 10.2 12.2
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1000x2300x1700 1000x2300x1700 1000x2300x1700 1050x2700x1830 1050x2700x1830 Kabinli Boyutlar mm (ExBxY) 1050x2700x1830 1050x2700x1830 1050x3000x2130 1050x3000x2130 1050x3000x2130
Kabinli Ağırlık kg 900 1030 1010 1130 1160 Kabinli Ağırlık kg 1320 1325 1450 1450 1655
Kabinsiz Boyutlar mm (ExBxY) 1000x1750x1450 1000x1750x1450 1000x1750x1450 1050x2090x1650 1050x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1050x2090x1650 1050x2090x1650 1050x2400x1750 1050x2400x1750 1050x2400x1750
Kabinsiz Ağırlık kg 700 780 820 860 890 Kabinsiz Ağırlık kg 980 1050 1160 1300 1400
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
