Page 45 - Aytemiz Makelsan Jeneratör | Katalog
P. 45
J e n e r a t ö r J e n e r a t ö r

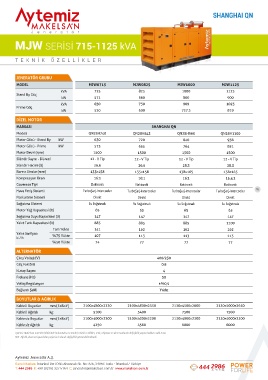

MJW SERİSİ 460-640 kVA MJW SERİSİ 715-1125 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJW0460 MJW0500 MJW0605 MJW640 MODEL MJW0715 MJW0825 MJW1000 MJW1125
kVA 460 500 605 640 kVA 715 825 1000 1125
Stand By Güç Stand By Güç
kW 368 400 484 512 kW 572 660 800 900
kVA 418.2 454.5 550 581.9 kVA 650 750 909 1023
Prime Güç Prime Güç
kW 334.5 413.2 440 465.5 kW 520 600 727.3 819
DİZEL MOTOR DİZEL MOTOR
MARKASI SHANGHAI QN MARKASI SHANGHAI QN
Modeli QN13H435 QN13H516 QN26H571 QN26H612 Modeli QN28H748 QN28H843 QN28H960 QN28H1100
Motor Gücü - Stand By kW 375 450 510 560 Motor Gücü - Stand By kW 630 720 840 936
Motor Gücü - Prime kW 341 409 418 464 Motor Gücü - Prime kW 573 655 764 851
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 12 - V Tip 12 - V Tip Silindir Sayısı - Düzeni 12 - V Tip 12 - V Tip 12 - V Tip 12 - V Tip
Silindir Hacmi (lt) 14.2 14.2 14.8 25.8 Silindir Hacmi (lt) 26.6 26.6 28.3 28.3
Bore x Stroke (mm) 135x165 135x165 138x168 135x150 Bore x Stroke (mm) 135x158 135x158 138x165 138x165
Kompresyon Oranı 15.5:1 15.5:1 16:1 16:1 Kompresyon Oranı 16:1 16:1 16:1 15.4:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 45
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 41 41 65 65 Motor Yağ Kapasitesi (lt) 65 65 65 65
Soğutma Suyu Kapasitesi (lt) 80 80 147 147 Soğutma Suyu Kapasitesi (lt) 147 147 147 147
Yakıt Tank Kapasitesi (lt) 491 885 885 885 Yakıt Tank Kapasitesi (lt) 885 885 885 1100
Tam Yükte 81 91 105 126 Tam Yükte 141 162 162 162
Yakıt Sarfiyatı %75 Yükte 60 69 80 95 Yakıt Sarfiyatı %75 Yükte 107 113 113 113
lt / h lt / h
%50 Yükte 41 48 55 66 %50 Yükte 74 77 77 77
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1600x3700x2200 1600x3700x2200 2100x4800x2330 2100x4800x2330 Kabinli Boyutlar mm (ExBxY) 2100x4800x2330 2100x4800x2330 2130x4500x2600 2130x5000x2650
Kabinli Ağırlık kg 3460 3700 5700 5300 Kabinli Ağırlık kg 5100 5400 7500 7500
Kabinsiz Boyutlar mm (ExBxY) 1600x3200x2000 1600x3200x2000 2100x4000x2200 2100x4000x2200 Kabinsiz Boyutlar mm (ExBxY) 2100x4000x2200 2100x4000x2200 2130x4000x2300 2130x4000x2300
Kabinsiz Ağırlık kg 3050 3250 4900 4500 Kabinsiz Ağırlık kg 4250 4560 6000 6000
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
