P. 23
J e n e r a t ö r J e n e r a t ö r

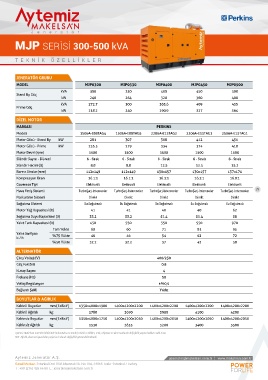

MJP SERİSİ 165-275 kVA MJP SERİSİ 300-500 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJP0165 MJP0200 MJP0220 MJP0250 MJP0275 MODEL MJP0300 MJP0330 MJP0400 MJP0450 MJP0500
kVA 165 200 220 250 275 kVA 300 330 400 450 500
Stand By Güç Stand By Güç
kW 132 160 176 200 220 kW 240 264 320 360 400
kVA 150 181.9 200 230 250 kVA 272.7 300 363.6 409 455
Prime Güç Prime Güç
kW 120 145.4 160 184 200 kW 218.2 240 290.9 327 364
DİZEL MOTOR DİZEL MOTOR
MARKASI PERKINS MARKASI PERKINS
Modeli 1106A-70TAG2 1106A-70TAG3 1106A-70TAG4 1206A-E70TAG2 1206A-E70TAG3 Modeli 1506A-E88TAG4 1506A-E88TAG5 2206A-E13TAG2 2206A-E13TAG3 2506A-E15TAG1
Motor Gücü - Stand By kW 149 177 196 226 249 Motor Gücü - Stand By kW 281 307 368 412 451
Motor Gücü - Prime kW 135.5 161 178.2 205.5 226 Motor Gücü - Prime kW 255.5 279 334 374 410
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 7.01 7.01 7.01 7.01 7.01 Silindir Hacmi (lt) 8.8 8.8 12.5 12.5 15.2
Bore x Stroke (mm) 105x135 105x135 105x135 105x135 112x149 Bore x Stroke (mm) 112x149 112x149 130x157 130x157 137x171
Kompresyon Oranı 18.2:1 16:01 16:01 15.8:1 16.1:1 Kompresyon Oranı 16.1:1 16.1:1 16.3:1 16.3:1 16.0:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 23
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 16.5 16.5 16.5 16 16 Motor Yağ Kapasitesi (lt) 41 41 40 40 62
Soğutma Suyu Kapasitesi (lt) 21 21 21 25 25 Soğutma Suyu Kapasitesi (lt) 33.2 33.2 51.4 51.4 58
Yakıt Tank Kapasitesi (lt) 250 250 350 350 350 Yakıt Tank Kapasitesi (lt) 450 550 550 550 970
Tam Yükte 33.4 42.1 45.8 51 56.9 Tam Yükte 60 60 71 81 95
Yakıt Sarfiyatı %75 Yükte 24.7 31.6 34.3 38 41.5 Yakıt Sarfiyatı %75 Yükte 46 46 54 62 72
lt / h lt / h
%50 Yükte 16.4 21.9 22.9 26 28 %50 Yükte 32.2 32.2 37 42 50
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1050x3000x2035 1050x3000x2260 1050x3000x2260 1300x3800x2600 1300x3800x2600 Kabinli Boyutlar mm (ExBxY) 1350x4000x1900 1400x4200x2200 1400x4200x2200 1400x4200x2200 1400x4200x2200
Kabinli Ağırlık kg 1850 2300 2400 2700 3000 Kabinli Ağırlık kg 1780 2690 3900 4100 4200
Kabinsiz Boyutlar mm (ExBxY) 1050x2400x1750 1050x2400x1780 1050x2400x1780 1300x2800x2100 1300x2800x2100 Kabinsiz Boyutlar mm (ExBxY) 1350x4000x1750 1400x4200x2050 1400x4200x2050 1400x4200x2050 1400x4200x2050
Kabinsiz Ağırlık kg 1570 1950 2000 2350 2595 Kabinsiz Ağırlık kg 1530 2655 3200 3400 3500
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
