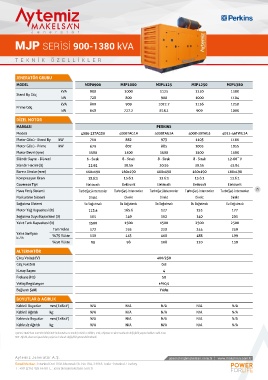

P. 25
J e n e r a t ö r J e n e r a t ö r
MJP SERİSİ 550-825 kVA MJP SERİSİ 900-1380 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJP0550 MJP0660 MJP0700 MJP0785 MJP0825 MODEL MJP0900 MJP1000 MJP1125 MJP1250 MJP1380
kVA 550 660 700 785 825 kVA 900 1000 1125 1250 1380
Stand By Güç Stand By Güç
kW 440 528 560 625 660 kW 720 800 900 1000 1104
kVA 500 600 636 713.6 750 kVA 800 909 1022.7 1136 1250
Prime Güç Prime Güç
kW 400 480 508.8 570.9 600 kW 640 727.2 818.2 909 1000
DİZEL MOTOR DİZEL MOTOR
MARKASI PERKINS MARKASI PERKINS
Modeli 2506A-E15TAG2 2806A-E18TAG1A 2806A-E18TAG2 2806A-E18TAG4 2806A-E18TAG5 Modeli 4006-23TAG3A 4008TAG1A 4008TAG2A 4008-30TAG3 4012-46TWG2A
Motor Gücü - Stand By kW 495 593 628 685 695 Motor Gücü - Stand By kW 760 882 973 1105 1166
Motor Gücü - Prime kW 450 539 571 623 632 Motor Gücü - Prime kW 679 802 885 1005 1055
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 8 - Sıralı 8 - Sıralı 8 - Sıralı 12-60˚ V
Silindir Hacmi (lt) 15.2 18.1 18.1 18.1 18.1 Silindir Hacmi (lt) 22.92 30.56 30.56 30.56 45.84
Bore x Stroke (mm) 137x171 145x183 145x183 145x183 145x183 Bore x Stroke (mm) 160x190 160x190 160x190 160x190 160x190
Kompresyon Oranı 16.0:1 14.5:1 14.5:1 14.5:1 14:1 Kompresyon Oranı 13.6:1 13.6:1 13.6:1 13.6:1 13.6:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboCharged-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 25
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 62 62 62 68 68 Motor Yağ Kapasitesi (lt) 113.4 165.6 127 153 177
Soğutma Suyu Kapasitesi (lt) 58 61 61 109.5 109.5 Soğutma Suyu Kapasitesi (lt) 105 149 162 140 201
Yakıt Tank Kapasitesi (lt) 970 970 970 970 1100 Yakıt Tank Kapasitesi (lt) 1500 1500 1500 2500 2500
Tam Yükte 100 111 143 143 162 Tam Yükte 172 195 220 244 259
Yakıt Sarfiyatı %75 Yükte 76 81 105 105 118 Yakıt Sarfiyatı %75 Yükte 130 143 160 188 199
lt / h lt / h
%50 Yükte 53 55 72 72 81 %50 Yükte 90 98 108 120 139
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1400x4200x2200 1800x4800x2200 1800x4800x2200 1800x4800x2200 1800x4800x2200 Kabinli Boyutlar mm (ExBxY) N/A N/A N/A N/A N/A
Kabinli Ağırlık kg 4200 5200 5400 6000 6800 Kabinli Ağırlık kg N/A N/A N/A N/A N/A
Kabinsiz Boyutlar mm (ExBxY) 1400x4200x2050 1800x4500x2050 1800x4800x2050 1800x4290x2475 1800x4800x2050 Kabinsiz Boyutlar mm (ExBxY) N/A N/A N/A N/A N/A
Kabinsiz Ağırlık kg 3500 4500 4700 5300 5800 Kabinsiz Ağırlık kg N/A N/A N/A N/A N/A
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
