J e n e r a t ö r J e n e r a t ö r

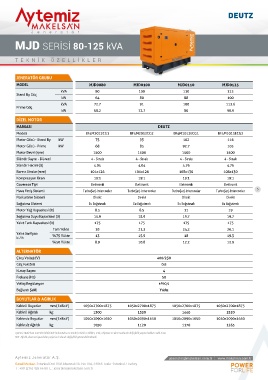

MJD SERİSİ 22-70 kVA MJD SERİSİ 80-125 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJD0022 MJD0033 MJD0044 MJD0055 MJD0070 MODEL MJD0080 MJD0100 MJD0110 MJD0125
kVA 22 33 44 55 70 kVA 80 100 110 125
Stand By Güç Stand By Güç
kW 18 26 35 44 56 kW 64 80 88 100
kVA 20 30 40 50 63.6 kVA 72.7 91 100 113.6
Prime Güç Prime Güç
kW 16 24 32 40 50.9 kW 58.2 72.7 80 90.9
DİZEL MOTOR DİZEL MOTOR
MARKASI DEUTZ MARKASI DEUTZ
Modeli BFM3G1 BFM3G2 BFM3T BFM3C BF4M2012 Modeli BF4M2012CG1 BF4M2012CG2 BF4M1013ECG1 BF4M1013ECG2
Motor Gücü - Stand By kW 22 32 44 50 60 Motor Gücü - Stand By kW 75 93 102 116
Motor Gücü - Prime kW 20 29 40 45 54 Motor Gücü - Prime kW 68 85 92.7 105
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı
Silindir Hacmi (lt) 3.168 3.168 3.168 3.168 4.04 Silindir Hacmi (lt) 4.04 4.04 4.76 4.76
Bore x Stroke (mm) 98x105 98x105 98x105 98x105 101x126 Bore x Stroke (mm) 101x126 101x126 108x130 108x130
Kompresyon Oranı 18.5:1 18.5:1 18.5:1 18.5:1 19:1 Kompresyon Oranı 19:1 19:1 19:1 19:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi Doğal Doğal TurboŞarj TurboŞarj-Intercooler TurboŞarj Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 5
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 7.5 7.5 7.5 7.5 8.5 Motor Yağ Kapasitesi (lt) 8.5 8.5 11 19
Soğutma Suyu Kapasitesi (lt) 4.8 4.8 4.8 4.8 15.9 Soğutma Suyu Kapasitesi (lt) 15.9 15.9 19.7 19.7
Yakıt Tank Kapasitesi (lt) 90 90 125 125 175 Yakıt Tank Kapasitesi (lt) 175 175 175 175
Tam Yükte 5.4 7.7 10.3 11.2 13.7 Tam Yükte 18 21.3 24.2 26.1
Yakıt Sarfiyatı %75 Yükte 4 5.38 8 8.7 10.2 Yakıt Sarfiyatı %75 Yükte 13 15.9 18 19.3
lt / h lt / h
%50 Yükte 2.8 3.9 5.5 6 7 %50 Yükte 8.9 10.8 12.2 12.9
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 900x2000x1310 1000x2300x1715 1000x2300x1715 1000x2300x1715 1050x2700x1875 Kabinli Boyutlar mm (ExBxY) 1050x2700x1875 1050x2700x1875 1050x2700x1875 1050x2700x1875
Kabinli Ağırlık kg 760 895 940 1050 1230 Kabinli Ağırlık kg 1300 1350 1440 1520
Kabinsiz Boyutlar mm (ExBxY) 900x1500x1100 1000x1750x1450 1000x1750x1450 1000x1750x1450 1050x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1050x2090x1650 1050x2090x1650 1050x2090x1650 1050x2090x1650
Kabinsiz Ağırlık kg 620 735 790 835 960 Kabinsiz Ağırlık kg 1050 1120 1170 1265
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
