J  e  n  e  r  a  t  ö  r  J  e  n  e  r  a  t  ö  r

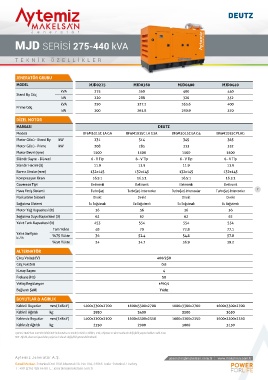

 MJD SERİSİ 150-220 kVA  MJD SERİSİ 275-440 kVA



 TEKNİK Ö ZELLİKLE R  TEKNİK Ö ZELLİKLE R



 JENERATÖR GRUBU  JENERATÖR GRUBU
 MODEL  MJD0150  MJD0175  MJD0200  MJD0220  MODEL  MJD0275  MJD0360             MJD0400             MJD0440
 kVA  150  175  200  220    kVA            275                 360                400                 440
 Stand By Güç  Stand By Güç
 kW  120  140  160  176     kW             220                 288                320                 352
 kVA  136.3  159  181.8  200  kVA          250                327.2               363.6               400
 Prime Güç  Prime Güç
 kW  109  127.2  145.5  160  kW            200                261.8               290.9               320
 DİZEL MOTOR  DİZEL MOTOR
 MARKASI  DEUTZ  MARKASI                                               DEUTZ
 Modeli  BF4M1013FC  BF6M1013ECG1  BF61013ECG2  BF6M1013FCG3  Modeli  BF6M1015C LA GA  BF6M1015C LA G3A  BF6M1015C LA G4  BF6M1015CP LAG
 Motor Gücü - Stand By  kW  129  153  175  201  Motor Gücü - Stand By  kW  231  314  345              365
 Motor Gücü - Prime  kW  117  146  160  183  Motor Gücü - Prime  kW  208  285     313                 332
 Motor Devri (rpm)  1500  1500  1500  1500  Motor Devri (rpm)  1500  1500         1500                1500
 Silindir Sayısı - Düzeni  4 - Sıralı  6 - Sıralı  6 - Sıralı  6 - Sıralı  Silindir Sayısı - Düzeni  6 - V Tip  6 - V Tip  6 - V Tip  6 - V Tip
 Silindir Hacmi (lt)  4.76  7.15  7.15  7.15  Silindir Hacmi (lt)  11.9  11.9     11.9                11.9
 Bore x Stroke (mm)  108x130  108x130  108x130  108x130  Bore x Stroke (mm)  132x145  132x145  132x145  132x145
 Kompresyon Oranı  18.1:1  19:1  19:1  19:1  Kompresyon Oranı  16.5:1  16.5:1     16.5:1             16.5:1
 Governör Tipi  Elektronik  Elektronik  Elektronik  Elektronik  Governör Tipi  Elektronik  Elektronik  Elektronik  Elektronik
 Hava Emiş Sistemi  TurboŞarj-Intercooler  TurboŞarj-Intercooler  TurboŞarj-Intercooler  TurboŞarj-Intercooler  Hava Emiş Sistemi  TurboŞarj  TurboŞarj-Intercooler  TurboŞarj-Intercooler  TurboŞarj-Intercooler  7
 Püskürtme Sistemi  Direkt  Direkt  Direkt  Direkt  Püskürtme Sistemi  Direkt  Direkt  Direkt         Direkt
 Soğutma Sistemi  Su Soğutmalı  Su Soğutmalı  Su Soğutmalı  Su Soğutmalı  Soğutma Sistemi  Su Soğutmalı  Su Soğutmalı  Su Soğutmalı  Su Soğutmalı
 Motor Yağ Kapasitesi (lt)  11  20  20  31  Motor Yağ Kapasitesi (lt)  36  36      36                 36
 Soğutma Suyu Kapasitesi (lt)  19.7  23.1  23.1  27.3  Soğutma Suyu Kapasitesi (lt)  62  62  62       62
 Yakıt Tank Kapasitesi (lt)  175  248  353  353  Yakıt Tank Kapasitesi (lt)  453  554  554            554
 Tam Yükte  28.9  35.9  39.2  45.6  Tam Yükte  48              70                 72.8                77.1
 Yakıt Sarfiyatı  %75 Yükte  20.9  26.9  29.5  33.6  Yakıt Sarfiyatı  %75 Yükte  36  52.4  54.8       57.8
 lt / h  lt / h
 %50 Yükte  14  18.3  19.9  22.6  %50 Yükte  24               34.7                36.9                39.2

 ALTERNATÖR  ALTERNATÖR
 Çıkış Voltajı (V)  400/230  Çıkış Voltajı (V)                         400/230
 Güç Faktörü  0.8  Güç Faktörü                                           0.8
 Kutup Sayısı  4  Kutup Sayısı                                           4
 Frekans (Hz)  50  Frekans (Hz)                                          50
 Voltaj Regülasyon  ±%0,5  Voltaj Regülasyon                           ±%0,5
 Bağlantı Şekli  Yıldız  Bağlantı Şekli                                 Yıldız
 BOYUTLAR & AĞIRLIK  BOYUTLAR & AĞIRLIK
 Kabinli Boyutlar  mm (ExBxY)  1050x3000x2035  1050x3000x2035  1200x3420x2260  1200x3420x2260  Kabinli Boyutlar  mm (ExBxY)  1400x3300x2700  1600x3300x2700  1600x3300x2700  1600x3300x2700
 Kabinli Ağırlık  kg  1700  1900  2150  2400  Kabinli Ağırlık  kg  2950  3400     3500                3650
 Kabinsiz Boyutlar  mm (ExBxY)  1050x2400x1750  1050x2400x1750  1200x2800x1780  1200x2800x1780  Kabinsiz Boyutlar  mm (ExBxY)  1400x3300x2100  1600x3300x2350  1600x3300x2350  1600x3300x2350
 Kabinsiz Ağırlık  kg  1390  1650  1750  2000  Kabinsiz Ağırlık  kg  2350  2900   3000                3150

 Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.  Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
 N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.  N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
