J e n e r a t ö r J e n e r a t ö r

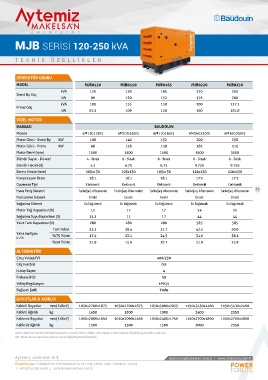

MJB SERİSİ 55-90 kVA MJB SERİSİ 120-250 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0055 MJB0070 MJB0072 MJB0088 MJB0090 MODEL MJB0120 MJB0150 MJB0165 MJB0220 MJB0250
kVA 55 70 72 88 90 kVA 120 150 165 220 250
Stand By Güç Stand By Güç
kW 44 56 57.6 70.4 72 kW 96 120 132 176 200
kVA 50 63.6 65.5 80 81.8 kVA 109 135 150 200 227.2
Prime Güç Prime Güç
kW 40 50.9 52.3 64 65.5 kW 87.3 109 120 160 181.8
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 4M06G55/5 4M10G70/5 4M11G70/5 4M10G88/5 4M11G90/5 Modeli 4M11G120/5 6M11G150/5 6M11G165/5 6M16G220/5 6M16G250/5
Motor Gücü - Stand By kW 53 63 66 77 81 Motor Gücü - Stand By kW 108 140 152 200 238
Motor Gücü - Prime kW 48 57 60 69 74 Motor Gücü - Prime kW 98 128 138 182 216
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 2.3 4.087 4.5 4.087 4.5 Silindir Hacmi (lt) 4.5 6.75 6.75 9.726 9.726
Bore x Stroke (mm) 89x92 105x118 105x130 105x118 105x130 Bore x Stroke (mm) 105x130 105x130 105x130 126x130 126x130
Kompresyon Oranı 17.5:1 17.5:1 18:1 17.5:1 18:1 Kompresyon Oranı 18:1 18:1 18:1 17:1 17:1
Governör Tipi ECU Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj TurboŞarj TurboŞarj TurboŞarj Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler 11
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 7.3 11 11 11 11 Motor Yağ Kapasitesi (lt) 11 17 17 24 26
Soğutma Suyu Kapasitesi (lt) 12.9 17 17 17 17 Soğutma Suyu Kapasitesi (lt) 13.3 17 17 44 44
Yakıt Tank Kapasitesi (lt) 132 180 180 180 180 Yakıt Tank Kapasitesi (lt) 280 280 280 585 585
Tam Yükte 11.9 14.5 14.5 18.6 18.6 Tam Yükte 23.3 30.4 32.7 42.1 50.9
Yakıt Sarfiyatı %75 Yükte 8.9 11 11 13.7 13.7 Yakıt Sarfiyatı %75 Yükte 17.4 23.1 24.5 31.6 38.1
lt / h lt / h
%50 Yükte 6 7.7 7.7 9.4 9.4 %50 Yükte 11.9 15.9 16.7 21.9 25.9
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1050x2300x1715 1050x2700x1875 1050x2700x1875 1050x2700x1875 1050x2700x1875 Kabinli Boyutlar mm (ExBxY) 1050x2700x1875 1050x2700x1875 1050x3000x2035 1150x3430x2460 1150x3430x2460
Kabinli Ağırlık kg 960 1350 1350 1400 1400 Kabinli Ağırlık kg 1450 1800 1900 2400 2550
Kabinsiz Boyutlar mm (ExBxY) 1050x1750x1450 1050x2090x1650 1050x2090x1650 1050x2090x1650 1000x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1050x2090x1650 1050x2090x1650 1050x2400x1750 1150x2700x1860 1150x2700x1860
Kabinsiz Ağırlık kg 765 1050 1050 1100 1100 Kabinsiz Ağırlık kg 1100 1500 1500 2000 2150
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
