J e n e r a t ö r J e n e r a t ö r

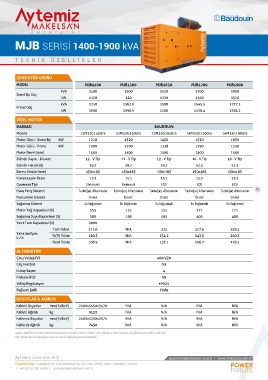

MJB SERİSİ 825-1250 kVA MJB SERİSİ 1400-1900 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0825 MJB0900 MJB1000 MJB1100 MJB1250 MODEL MJB1400 MJB1500 MJB1650 MJB1700 MJB1900
kVA 825 900 1000 1100 1250 kVA 1400 1500 1650 1700 1900
Stand By Güç Stand By Güç
kW 660 720 800 880 1000 kW 1120 120 1320 1360 1520
kVA 750 818.2 909 1000 1136.3 kVA 1250 1363.6 1500 1545.5 1727.2
Prime Güç Prime Güç
kW 600 654.5 727.2 800 909 kW 1000 1090.9 1200 1236.4 1381.2
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 6M33G825/5 12M26G900/5 12M26G1000/5 12M26G1100/5 12M33G1250/5 Modeli 12M33G1400/5 12M33G1500/5 12M33G1650/5 16M33G1700/5 16M33G1900/5
Motor Gücü - Stand By kW 725 793 902 973 1108 Motor Gücü - Stand By kW 1210 1320 1450 1530 1650
Motor Gücü - Prime kW 659 725 820 889 1007 Motor Gücü - Prime kW 1100 1200 1318 1390 1530
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - V Tip 12 - V Tip 12 - V Tip 6 - Sıralı 12 - V Tip Silindir Sayısı - Düzeni 12 - V Tip 12 - V Tip 12 - V Tip 16 - V Tip 16 - V Tip
Silindir Hacmi (lt) 19.60 31.80 31.80 31.80 39.2 Silindir Hacmi (lt) 39.2 39.2 39.2 52.3 52.3
Bore x Stroke (mm) 150x185 150x150 150x150 150x150 150x185 Bore x Stroke (mm) 150x185 150x185 150x185 150x185 150x185
Kompresyon Oranı 15.0:1 15.7:1 15.7:1 15.7:1 15:1 Kompresyon Oranı 15:1 15:1 15:1 15:1 15:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik ECU ECU ECU
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler 15
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 61 109 109 109 155 Motor Yağ Kapasitesi (lt) 155 155 155 171 171
Soğutma Suyu Kapasitesi (lt) 159 148 148 148 188 Soğutma Suyu Kapasitesi (lt) 188 188 303 400 400
Yakıt Tank Kapasitesi (lt) 2000 2000 2000 2000 2000 Yakıt Tank Kapasitesi (lt) 2000 - - - -
Tam Yükte 150.1 172.5 196.8 205.0 198.4 Tam Yükte 217.6 N/A 324 327.5 358.2
Yakıt Sarfiyatı %75 Yükte 112.2 130.4 147.2 154.1 147 Yakıt Sarfiyatı %75 Yükte 160.3 N/A 234.2 243.5 260.3
lt / h lt / h
%50 Yükte 72.5 91 101.8 105.7 100.3 %50 Yükte 108.9 N/A 156.1 166.7 176.2
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1800x5300x3000 2000x4950x3425 2000x4950x3425 2000x4950x3425 2400x5450x3470 Kabinli Boyutlar mm (ExBxY) 2400x5450x3470 N/A N/A N/A N/A
Kabinli Ağırlık kg 7480 7790 7890 8250 9035 Kabinli Ağırlık kg 9120 N/A N/A N/A N/A
Kabinsiz Boyutlar mm (ExBxY) 2200x5300x2580 2000x4900x2580 2000x4900x2580 2000x4900x2580 2400x5200x2675 Kabinsiz Boyutlar mm (ExBxY) 2400x5200x2675 N/A N/A N/A N/A
Kabinsiz Ağırlık kg 6000 6310 6410 6770 7370 Kabinsiz Ağırlık kg 7450 N/A N/A N/A N/A
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
