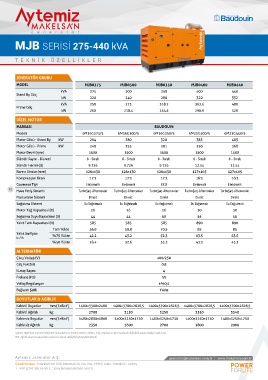

Page 12 - Aytemiz Makelsan Jeneratör | Online Katalog
P. 12
J e n e r a t ö r J e n e r a t ö r
MJB SERİSİ 275-440 kVA MJB SERİSİ 500-750 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0275 MJB0300 MJB0350 MJB0400 MJB0440 MODEL MJB0500 MJB0550 MJB0660 MJB0715 MJB0750
kVA 275 300 350 400 440 kVA 500 550 660 715 750
Stand By Güç Stand By Güç
kW 220 240 280 320 352 kW 400 440 528 572 600
kVA 250 273 318.2 363.6 400 kVA 454.5 500 600 650 681.8
Prime Güç Prime Güç
kW 200 218.4 254.5 290.9 320 kW 363.6 400 480 520 545.5
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 6M16G275/5 6M16G300/5 6M16G350/5 6M21G400/5 6M21G440/5 Modeli 6M21G500/5 6M26G550/5 6M33G660/5 6M33G715/5 6M33G750/5
Motor Gücü - Stand By kW 264 280 320 385 405 Motor Gücü - Stand By kW 450 490 587 633 670
Motor Gücü - Prime kW 240 255 291 350 368 Motor Gücü - Prime kW 409 448 536 575 610
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 9.726 9.726 9.726 12.54 12.54 Silindir Hacmi (lt) 12.54 15.90 19.60 19.60 19.60
Bore x Stroke (mm) 126x130 126x130 126x130 127x165 127x165 Bore x Stroke (mm) 127x165 150x150 150x185 150x185 150x185
Kompresyon Oranı 17:1 17:1 17:1 16:1 16:1 Kompresyon Oranı 16:1 15.9:1 15:1 15:1 15:1
Governör Tipi Elektronik Elektronik ECU Elektronik Elektronik Governör Tipi ECU Elektronik Elektronik Elektronik Elektronik
12
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 26 26 26 30 30 Motor Yağ Kapasitesi (lt) 30 52 52 61 61
Soğutma Suyu Kapasitesi (lt) 44 44 50 55 55 Soğutma Suyu Kapasitesi (lt) 55 108.7 108.7 129 159
Yakıt Tank Kapasitesi (lt) 585 585 585 890 890 Yakıt Tank Kapasitesi (lt) 1145 1145 1530 1530 1530
Tam Yükte 56.9 58.8 70.5 85 85 Tam Yükte 112.9 104.9 122.8 135.1 135.1
Yakıt Sarfiyatı %75 Yükte 42.2 45.2 52.3 63.5 63.5 Yakıt Sarfiyatı %75 Yükte 77.8 78.4 92.8 99.3 99.3
lt / h lt / h
%50 Yükte 28.4 32.6 35.3 43.1 43.1 %50 Yükte 52 53.6 64.4 66.4 66.4
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1400x3300x2460 1400x3700x2626,5 1400x3700x2626,5 1400x3700x2626,5 1400x3700x2626,5 Kabinli Boyutlar mm (ExBxY) 1600x4400x2650 1600x4400x2650 1800x4500x3075 1800x4500x3000 1800x4500x3000
Kabinli Ağırlık kg 2700 3150 3250 3350 3540 Kabinli Ağırlık kg 4105 4350 4950 5250 5590
Kabinsiz Boyutlar mm (ExBxY) 1400x2800x1860 1400x3250x1750 1400x3250x1750 1400x3250x1750 1400x3250x1750 Kabinsiz Boyutlar mm (ExBxY) 1600x4000x2220 1600x4000x2220 1800x4350x2340 1800x4500x2340 1800x4500x2340
Kabinsiz Ağırlık kg 2350 2600 2700 2800 2900 Kabinsiz Ağırlık kg 3590 3750 4900 4900 4900
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
