J e n e r a t ö r J e n e r a t ö r

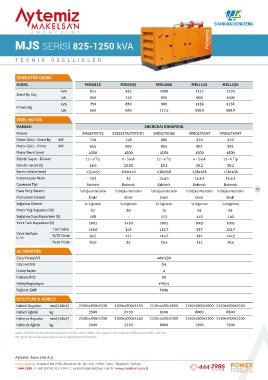

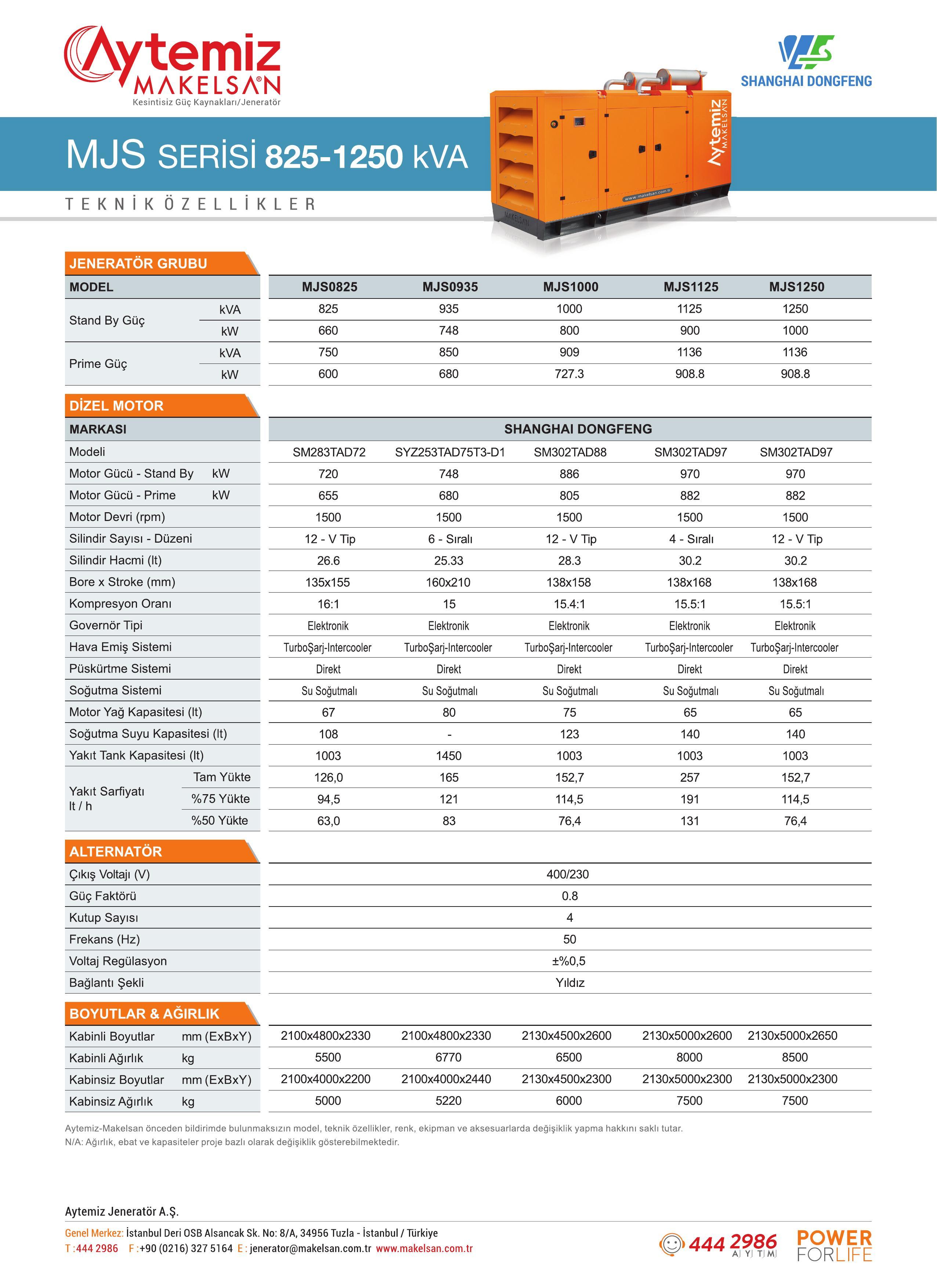

MJS SERİSİ 500-700 kVA MJS SERİSİ 825-1250 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJS0500 MJS0550 MJS0570 MJS0630 MJS0700 MODEL MJS0825 MJS0935 MJS1000 MJS1125 MJS1250
kVA 500 550 570 630 700 kVA 825 935 1000 1125 1250
Stand By Güç Stand By Güç
kW 400 440 456 504 560 kW 660 748 800 900 1000
kVA 455 500 518.2 572.7 636 kVA 750 850 909 1136 1136
Prime Güç Prime Güç
kW 364 400 414.5 458.2 509 kW 600 680 727.3 908.8 908.8
DİZEL MOTOR DİZEL MOTOR
MARKASI SHANGHAI DONGFENG MARKASI SHANGHAI DONGFENG
Modeli SMG258TAD45 SMG258TAD46 SMG258TAD51 SMG266TAD56 SMG266TAD63 Modeli SM283TAD72 SYZ253TAD75T3-D1 SM302TAD88 SM302TAD97 SM302TAD97
Motor Gücü - Stand By kW 450 560 510 565 630 Motor Gücü - Stand By kW 720 748 886 970 970
Motor Gücü - Prime kW 409 418 464 514 573 Motor Gücü - Prime kW 655 680 805 882 882
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 12 - V Tip 12 - V Tip 12 - V Tip Silindir Sayısı - Düzeni 12 - V Tip 6 - Sıralı 12 - V Tip 4 - Sıralı 12 - V Tip
Silindir Hacmi (lt) 14.2 14.8 25.8 25.8 25.8 Silindir Hacmi (lt) 26.6 25.33 28.3 30.2 30.2
Bore x Stroke (mm) 135x165 138x168 135x150 135x160 135x150 Bore x Stroke (mm) 135x155 160x210 138x158 138x168 138x168
Kompresyon Oranı 15.5:1 16:1 16:1 16:1 16:1 Kompresyon Oranı 16:1 15 15.4:1 15.5:1 15.5:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 19
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 48 48 60 60 65 Motor Yağ Kapasitesi (lt) 67 80 75 65 65
Soğutma Suyu Kapasitesi (lt) 88 88 108 108 108 Soğutma Suyu Kapasitesi (lt) 108 - 123 140 140
Yakıt Tank Kapasitesi (lt) 457 548 548 1003 1003 Yakıt Tank Kapasitesi (lt) 1003 1450 1003 1003 1003
Tam Yükte 76,4 84,0 87,0 96,2 106,9 Tam Yükte 126,0 165 152,7 257 152,7
Yakıt Sarfiyatı %75 Yükte 57,3 63,0 65,3 72,2 80,2 Yakıt Sarfiyatı %75 Yükte 94,5 121 114,5 191 114,5
lt / h lt / h
%50 Yükte 38,2 42,0 43,5 48,1 53,4 %50 Yükte 63,0 83 76,4 131 76,4
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1600x3700x2200 1750x3700x2120 2100x4800x2330 2100x4800x2330 2100x4800x2330 Kabinli Boyutlar mm (ExBxY) 2100x4800x2330 2100x4800x2330 2130x4500x2600 2130x5000x2600 2130x5000x2650
Kabinli Ağırlık kg 3700 3750 5300 5450 5350 Kabinli Ağırlık kg 5500 6770 6500 8000 8500
Kabinsiz Boyutlar mm (ExBxY) 1600x3200x2000 1750x3504x2000 2100x4000x2200 2100x4000x2200 2100x4000x2200 Kabinsiz Boyutlar mm (ExBxY) 2100x4000x2200 2100x4000x2440 2130x4500x2300 2130x5000x2300 2130x5000x2300
Kabinsiz Ağırlık kg 3200 3250 4480 4550 4775 Kabinsiz Ağırlık kg 5000 5220 6000 7500 7500
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
