J e n e r a t ö r J e n e r a t ö r

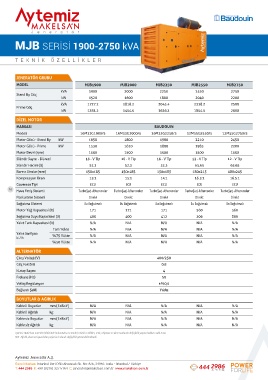

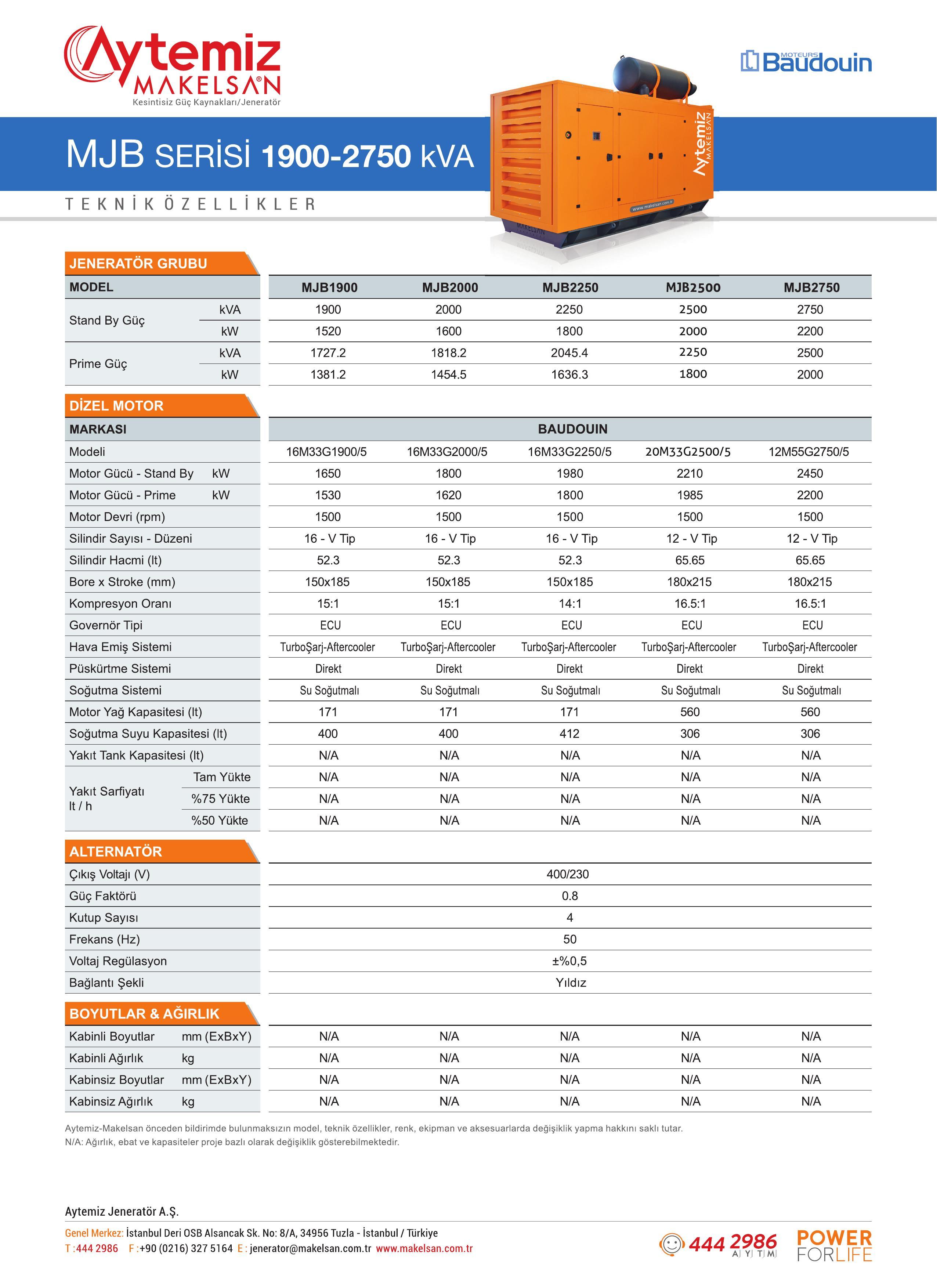

MJB SERİSİ 1900-2750 kVA MJS SERİSİ 220-440 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB1900 MJB2000 MJB2250 MJB2550 MJB2750 MODEL MJS0220 MJS0275 MJS0330 MJS0400 MJS0440
kVA 1900 2000 2250 2550 2750 kVA 220 275 330 400 440
Stand By Güç Stand By Güç
kW 1520 1600 1800 2040 2200 kW 176 220 264 320 352
kVA 1727.2 1818.2 2045.4 2318.2 2500 kVA 200 250 300 363.6 400
Prime Güç Prime Güç
kW 1381.2 1454.5 1636.3 1854.5 2000 kW 160 200 240 290.9 320
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI SHANGHAI DONGFENG
Modeli 16M33G1900/5 16M33G2000/5 16M33G2250/5 12M55G2550/5 12M55G2750/5 Modeli SM129TD21 SM129TAD24 SMG128TAD28 SMG128TAD31 SMG142TAD38
Motor Gücü - Stand By kW 1650 1800 1980 2210 2450 Motor Gücü - Stand By kW 206 245 280 324 378
Motor Gücü - Prime kW 1530 1620 1800 1985 2200 Motor Gücü - Prime kW 187 223 255 295 344
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 16 - V Tip 16 - V Tip 16 - V Tip 12 - V Tip 12 - V Tip Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 52.3 52.3 52.3 65.65 65.65 Silindir Hacmi (lt) 8.27 8.27 8.82 12.9 12.9
Bore x Stroke (mm) 150x185 150x185 150x185 180x215 180x215 Bore x Stroke (mm) 114x135 114x135 114x135 135x150 135x150
Kompresyon Oranı 15:1 15:1 14:1 16.5:1 16.5:1 Kompresyon Oranı 18:1 18:1 18:1 17:1 15.5:1
Governör Tipi ECU ECU ECU ECU ECU Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
16
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler Hava Emiş Sistemi TurboŞarj TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 171 171 171 560 560 Motor Yağ Kapasitesi (lt) 30 30 30 40 40
Soğutma Suyu Kapasitesi (lt) 400 400 412 306 306 Soğutma Suyu Kapasitesi (lt) 48 48 48 64 64
Yakıt Tank Kapasitesi (lt) N/A N/A N/A N/A N/A Yakıt Tank Kapasitesi (lt) 415 415 415 457 457
Tam Yükte N/A N/A N/A N/A N/A Tam Yükte 33,6 42,0 50,4 61,1 67,2
Yakıt Sarfiyatı %75 Yükte N/A N/A N/A N/A N/A Yakıt Sarfiyatı %75 Yükte 25,2 31,5 37,8 45,8 50,4
lt / h lt / h
%50 Yükte N/A N/A N/A N/A N/A %50 Yükte 16,8 21,0 25,2 30,5 33,6
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) N/A N/A N/A N/A N/A Kabinli Boyutlar mm (ExBxY) 1200x3420x2260 1200x3420x2260 1200x3420x2260 1600x3700x2200 1600x3700x2200
Kabinli Ağırlık kg N/A N/A N/A N/A N/A Kabinli Ağırlık kg 2250 2400 2430 3450 3600
Kabinsiz Boyutlar mm (ExBxY) N/A N/A N/A N/A N/A Kabinsiz Boyutlar mm (ExBxY) 1200x2800x1780 1200x2800x1780 1200x2800x1780 1600x3200x2000 1600x3200x2000
Kabinsiz Ağırlık kg N/A N/A N/A N/A N/A Kabinsiz Ağırlık kg 1900 1950 2100 3035 3120
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
