Page 13 - Aytemiz Makelsan Jeneratör | Katalog
P. 13
J e n e r a t ö r J e n e r a t ö r

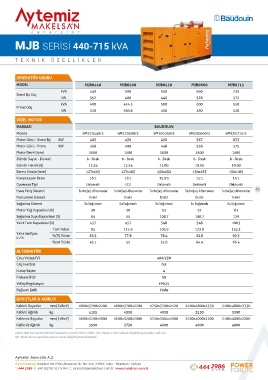

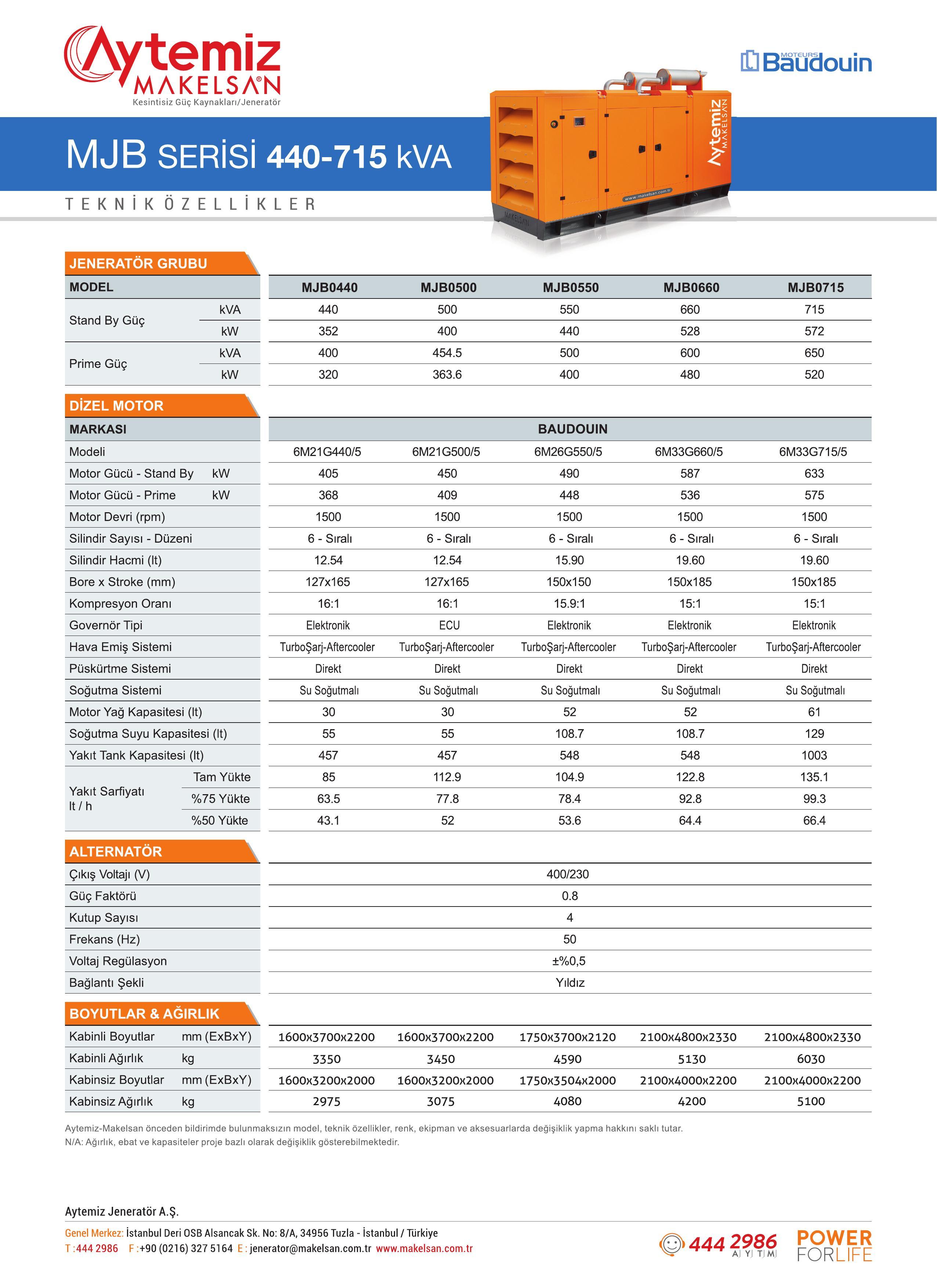

MJB SERİSİ 250-400 kVA MJB SERİSİ 440-715 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0250 MJB0275 MJB0300 MJB0350 MJB0400 MODEL MJB0440 MJB0500 MJB0550 MJB0660 MJB0715
kVA 250 275 300 350 400 kVA 440 500 550 660 715
Stand By Güç Stand By Güç
kW 200 220 240 280 320 kW 352 400 440 528 572
kVA 227.2 250 273 318.2 363.6 kVA 400 454.5 500 600 650
Prime Güç Prime Güç
kW 181.8 200 218.4 254.5 290.9 kW 320 363.6 400 480 520
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 6M16G250/5 6M16G275/5 6M16G300/5 6M16G350/5 6M21G400/5 Modeli 6M21G440/5 6M21G500/5 6M26G550/5 6M33G660/5 6M33G715/5
Motor Gücü - Stand By kW 238 264 280 320 385 Motor Gücü - Stand By kW 405 450 490 587 633
Motor Gücü - Prime kW 216 240 255 291 350 Motor Gücü - Prime kW 368 409 448 536 575
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 9.726 9.726 9.726 9.726 12.54 Silindir Hacmi (lt) 12.54 12.54 15.90 19.60 19.60
Bore x Stroke (mm) 126x130 126x130 126x130 126x130 127x165 Bore x Stroke (mm) 127x165 127x165 150x150 150x185 150x185
Kompresyon Oranı 17:1 17:1 17:1 17:1 16:1 Kompresyon Oranı 16:1 16:1 15.9:1 15:1 15:1
Governör Tipi Elektronik Elektronik Elektronik ECU Elektronik Governör Tipi Elektronik ECU Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler 13
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 26 26 26 26 30 Motor Yağ Kapasitesi (lt) 30 30 52 52 61
Soğutma Suyu Kapasitesi (lt) 44 44 44 50 55 Soğutma Suyu Kapasitesi (lt) 55 55 108.7 108.7 129
Yakıt Tank Kapasitesi (lt) 415 415 415 457 457 Yakıt Tank Kapasitesi (lt) 457 457 548 548 1003
Tam Yükte 50.9 56.9 58.8 70.5 85 Tam Yükte 85 112.9 104.9 122.8 135.1
Yakıt Sarfiyatı %75 Yükte 38.1 42.2 45.2 52.3 63.5 Yakıt Sarfiyatı %75 Yükte 63.5 77.8 78.4 92.8 99.3
lt / h lt / h
%50 Yükte 25.9 28.4 32.6 35.3 43.1 %50 Yükte 43.1 52 53.6 64.4 66.4
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1200x3420x2260 1200x3420x2260 1200x3420x2260 1600x3700x2200 1600x3700x2200 Kabinli Boyutlar mm (ExBxY) 1600x3700x2200 1600x3700x2200 1750x3700x2120 2100x4800x2330 2100x4800x2330
Kabinli Ağırlık kg 2700 3150 3250 3350 3540 Kabinli Ağırlık kg 4105 4350 4950 5250 5590
Kabinsiz Boyutlar mm (ExBxY) 1200x2800x1780 1200x2800x1780 1200x2800x1780 1600x3200x2000 1600x3200x2000 Kabinsiz Boyutlar mm (ExBxY) 1600x3200x2000 1600x3200x2000 1750x3504x2000 2100x4000x2200 2100x4000x2200
Kabinsiz Ağırlık kg 2350 2600 2700 2800 2900 Kabinsiz Ağırlık kg 3590 3750 4900 4900 4900
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
