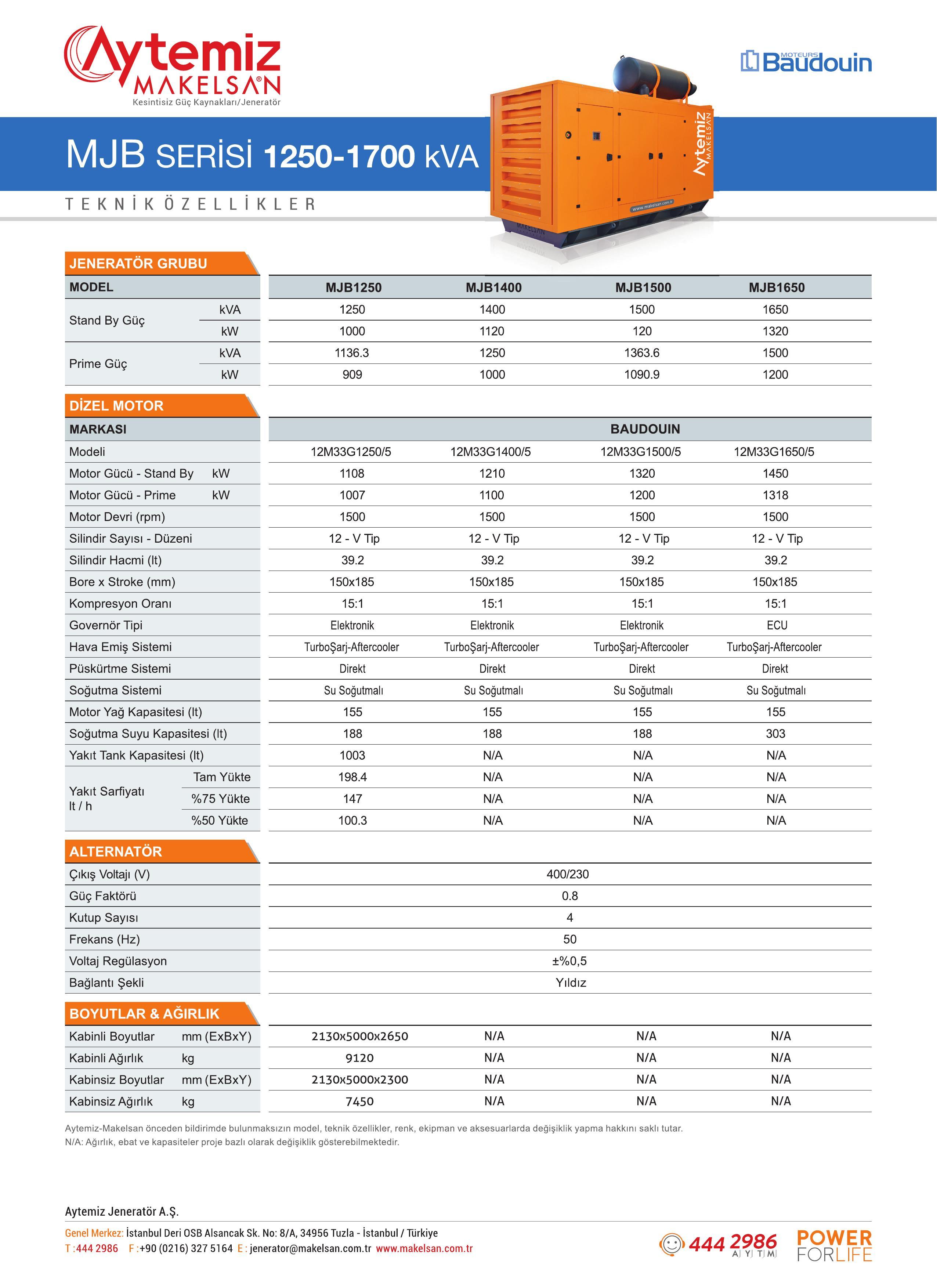

Page 15 - Aytemiz Makelsan Jeneratör | Katalog
P. 15
J e n e r a t ö r J e n e r a t ö r
MJB SERİSİ 750-1100 kVA MJB SERİSİ 1250-1700 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0750 MJB0825 MJB0900 MJB1000 MJB1100 MODEL MJB1250 MJB1400 MJB1500 MJB1650 MJB1700
kVA 750 825 900 1000 1100 kVA 1250 1400 1500 1650 1700
Stand By Güç Stand By Güç
kW 600 660 720 800 880 kW 1000 1120 120 1320 1360
kVA 681.8 750 818.2 909 1000 kVA 1136.3 1250 1363.6 1500 1545.5
Prime Güç Prime Güç
kW 545.5 600 654.5 727.2 800 kW 909 1000 1090.9 1200 1236.4
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 6M33G750/5 6M33G825/5 12M26G900/5 12M26G1000/5 12M26G1100/5 Modeli 12M33G1250/5 12M33G1400/5 12M33G1500/5 12M33G1650/5 16M33G1700/5
Motor Gücü - Stand By kW 670 725 793 902 973 Motor Gücü - Stand By kW 1108 1210 1320 1450 1530
Motor Gücü - Prime kW 610 659 725 820 889 Motor Gücü - Prime kW 1007 1100 1200 1318 1390
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - V Tip 12 - V Tip 12 - V Tip 6 - Sıralı Silindir Sayısı - Düzeni 12 - V Tip 12 - V Tip 12 - V Tip 12 - V Tip 16 - V Tip
Silindir Hacmi (lt) 19.60 19.60 31.80 31.80 31.80 Silindir Hacmi (lt) 39.2 39.2 39.2 39.2 52.3
Bore x Stroke (mm) 150x185 150x185 150x150 150x150 150x150 Bore x Stroke (mm) 150x185 150x185 150x185 150x185 150x185
Kompresyon Oranı 15:1 15.0:1 15.7:1 15.7:1 15.7:1 Kompresyon Oranı 15:1 15:1 15:1 15:1 15:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik ECU ECU
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler 15
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 61 61 109 109 109 Motor Yağ Kapasitesi (lt) 155 155 155 155 171
Soğutma Suyu Kapasitesi (lt) 159 159 148 148 148 Soğutma Suyu Kapasitesi (lt) 188 188 188 303 400
Yakıt Tank Kapasitesi (lt) 1003 1003 1003 1003 1003 Yakıt Tank Kapasitesi (lt) 1003 N/A N/A N/A N/A
Tam Yükte 135.1 150.1 172.5 196.8 205.0 Tam Yükte 198.4 N/A N/A N/A N/A
Yakıt Sarfiyatı %75 Yükte 99.3 112.2 130.4 147.2 154.1 Yakıt Sarfiyatı %75 Yükte 147 N/A N/A N/A N/A
lt / h lt / h
%50 Yükte 66.4 72.5 91 101.8 105.7 %50 Yükte 100.3 N/A N/A N/A N/A
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 2100x4800x2330 2100x4800x2330 2130x5000x2600 2130x4500x2600 2130x5000x2650 Kabinli Boyutlar mm (ExBxY) 2130x5000x2650 N/A N/A N/A N/A
Kabinli Ağırlık kg 7480 7790 7890 8250 9035 Kabinli Ağırlık kg 9120 N/A N/A N/A N/A
Kabinsiz Boyutlar mm (ExBxY) 2100x4000x2200 2100x4000x2200 2130x4500x2300 2130x4500x2300 2130x4500x2300 Kabinsiz Boyutlar mm (ExBxY) 2130x5000x2300 N/A N/A N/A N/A
Kabinsiz Ağırlık kg 6000 6310 6410 6770 7370 Kabinsiz Ağırlık kg 7450 N/A N/A N/A N/A
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
