J e n e r a t ö r J e n e r a t ö r

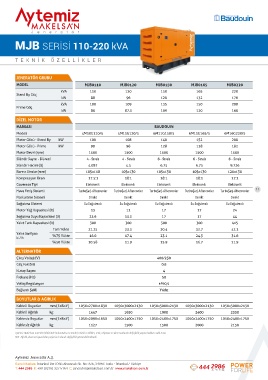

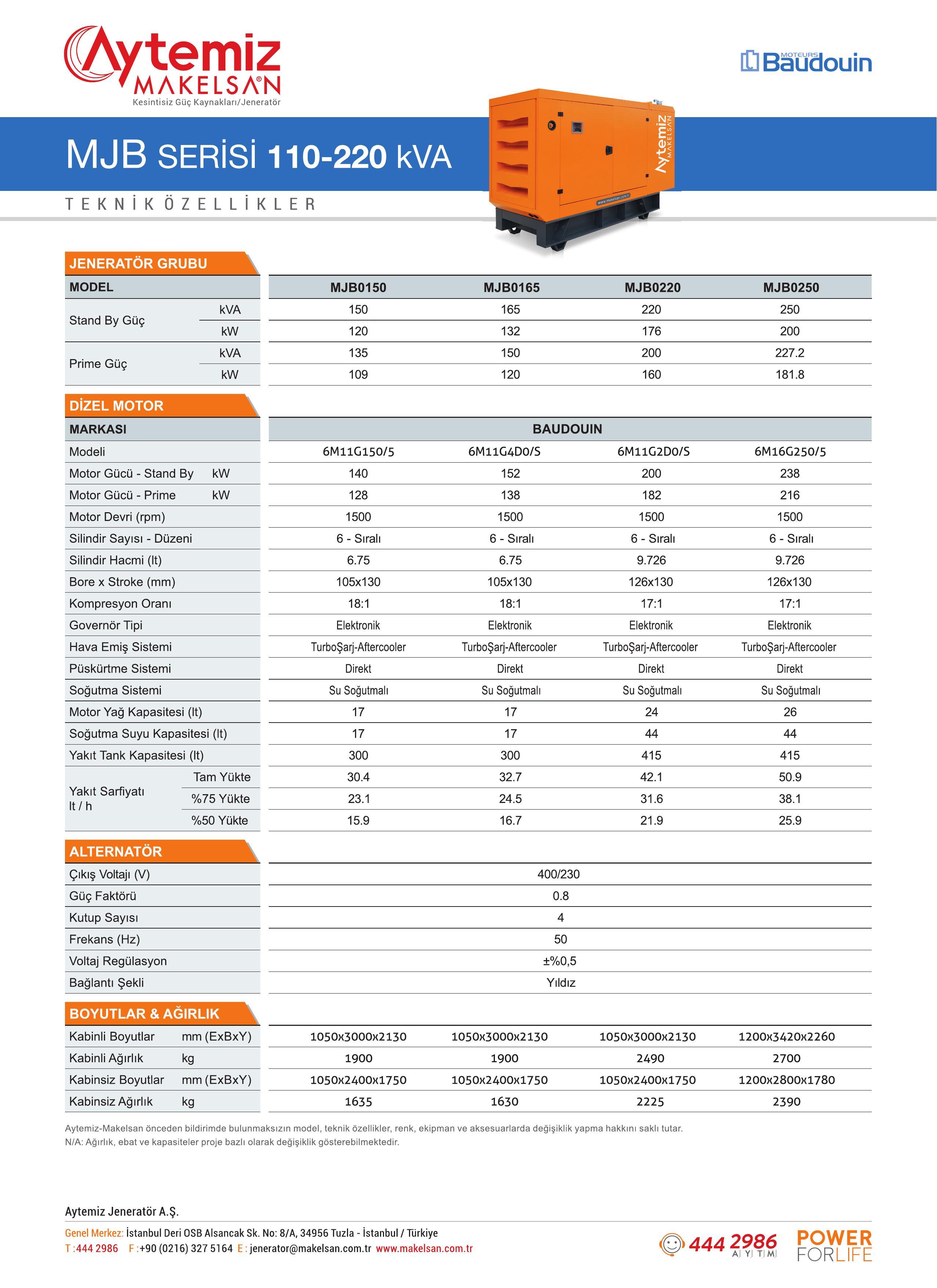

MJB SERİSİ 55-90 kVA MJB SERİSİ 110-220 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJB0055 MJB0070 MJB0072 MJB0088 MJB0090 MODEL MJB0110 MJB0120 MJB0150 MJB0165 MJB0220
kVA 55 70 72 88 90 kVA 110 120 150 165 220
Stand By Güç Stand By Güç
kW 44 56 57.6 70.4 72 kW 88 96 120 132 176
kVA 50 63.6 65.5 80 81.8 kVA 100 109 135 150 200
Prime Güç Prime Güç
kW 40 50.9 52.3 64 65.5 kW 80 87.3 109 120 160
DİZEL MOTOR DİZEL MOTOR
MARKASI BAUDOUIN MARKASI BAUDOUIN
Modeli 4M06G55/5 4M10G70/5 4M11G70/5 4M10G88/5 4M11G90/5 Modeli 4M10G110/5 4M11G120/5 6M11G150/5 6M11G165/5 6M16G220/5
Motor Gücü - Stand By kW 53 63 66 77 81 Motor Gücü - Stand By kW 100 108 140 152 200
Motor Gücü - Prime kW 48 57 60 69 74 Motor Gücü - Prime kW 90 98 128 138 182
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 2.3 4.087 4.5 4.087 4.5 Silindir Hacmi (lt) 4.087 4.5 6.75 6.75 9.726
Bore x Stroke (mm) 89x92 105x118 105x130 105x118 105x130 Bore x Stroke (mm) 105x118 105x130 105x130 105x130 126x130
Kompresyon Oranı 17.5:1 17.5:1 18:1 17.5:1 18:1 Kompresyon Oranı 17.5:1 18:1 18:1 18:1 17:1
Governör Tipi ECU Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj TurboŞarj TurboŞarj TurboŞarj Hava Emiş Sistemi TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler TurboŞarj-Aftercooler 11
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 7.3 11 11 11 11 Motor Yağ Kapasitesi (lt) 13 11 17 17 24
Soğutma Suyu Kapasitesi (lt) 12.9 17 17 17 17 Soğutma Suyu Kapasitesi (lt) 23.6 13.3 17 17 44
Yakıt Tank Kapasitesi (lt) 113 187 187 187 187 Yakıt Tank Kapasitesi (lt) 300 300 300 300 415
Tam Yükte 11.9 14.5 14.5 18.6 18.6 Tam Yükte 21.25 23.3 30.4 32.7 42.1
Yakıt Sarfiyatı %75 Yükte 8.9 11 11 13.7 13.7 Yakıt Sarfiyatı %75 Yükte 16.0 17.4 23.1 24.5 31.6
lt / h lt / h
%50 Yükte 6 7.7 7.7 9.4 9.4 %50 Yükte 10.58 11.9 15.9 16.7 21.9
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1000x2300x1700 1050x2700x1830 1050x2700x1830 1050x2700x1830 1050x2700x1830 Kabinli Boyutlar mm (ExBxY) 1050x2700x1830 1050x3000x2130 1050x3000x2130 1050x3000x2130 1050x3000x2130
Kabinli Ağırlık kg 1010 1100 1100 1130 1325 Kabinli Ağırlık kg 1447 1650 1900 2400 2550
Kabinsiz Boyutlar mm (ExBxY) 1000x1750x1450 1050x2090x1650 1050x2090x1650 1050x2090x1650 1050x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1050x2090x1650 1050x2400x1750 1050x2400x1750 1050x2400x1750 1050x2400x1750
Kabinsiz Ağırlık kg 765 1050 1050 1100 1100 Kabinsiz Ağırlık kg 1127 1500 1500 2000 2150
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
