P. 31
J e n e r a t ö r J e n e r a t ö r

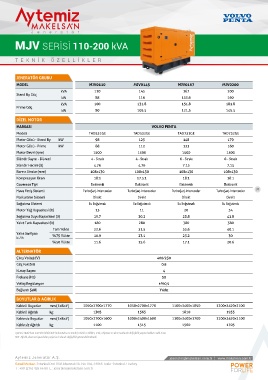

MJR SERİSİ 165-220 kVA MJV SERİSİ 110-200 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJR0165 MJR0175 MJR0200 MJR0220 MODEL MJV0110 MJV0145 MJV0167 MJV0200
kVA 165 175 200 220 kVA 110 145 167 200
Stand By Güç Stand By Güç
kW 132 140 160 176 kW 88 116 133.6 160
kVA 150 159 181.9 200 kVA 100 131.8 151.8 181.8
Prime Güç Prime Güç
kW 120 126.4 145.5 160 kW 80 105.5 121.5 145.5
DİZEL MOTOR DİZEL MOTOR
MARKASI RICARDO MARKASI VOLVO PENTA
Modeli R6105IZLD R6105IZLD R6108IZLD R6108IZLD Modeli TAD531GE TAD532GE TAD731GE TAD732GE
Motor Gücü - Stand By kW 145 145 185 185 Motor Gücü - Stand By kW 98 125 148 179
Motor Gücü - Prime kW 132 132 165 165 Motor Gücü - Prime kW 88 112 133 160
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 7.01 7.01 7.01 7.01 Silindir Hacmi (lt) 4.76 4.76 7.15 7.15
Bore x Stroke (mm) 105x135 105x135 110x135 110x135 Bore x Stroke (mm) 108x130 108x130 108x130 108x130
Kompresyon Oranı 16:1 16:1 16:1 16:1 Kompresyon Oranı 18:1 17.5:1 18:1 18:1
Governör Tipi Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 31
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 16 16 23 23 Motor Yağ Kapasitesi (lt) 13 11 20 34
Soğutma Suyu Kapasitesi (lt) 25 25 45 45 Soğutma Suyu Kapasitesi (lt) 19.7 20.2 23.8 41.8
Yakıt Tank Kapasitesi (lt) 225 225 225 225 Yakıt Tank Kapasitesi (lt) 180 280 380 380
Tam Yükte 33.5 35.5 49.4 50 Tam Yükte 22.6 31.5 33.6 40.1
Yakıt Sarfiyatı %75 Yükte 25.1 26.1 37 39.2 Yakıt Sarfiyatı %75 Yükte 16.9 23.1 25.2 30
lt / h lt / h
%50 Yükte 16.7 17.8 24 25.1 %50 Yükte 11.6 15.6 17.1 20.6
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1050x3000x2035 1050x3000x2035 1050x3000x2035 1050x3000x2035 Kabinli Boyutlar mm (ExBxY) 1050x2700x1770 1050x2700x1770 1100x3400x1850 1200x3420x2100
Kabinli Ağırlık kg 1645 1695 1750 1810 Kabinli Ağırlık kg 1305 1565 1810 1955
Kabinsiz Boyutlar mm (ExBxY) 1050x2400x1750 1050x2400x1750 1050x2400x1750 1050x2400x1750 Kabinsiz Boyutlar mm (ExBxY) 1050x2700x1600 1000x2400x1600 1100x3400x1700 1200x3420x2100
Kabinsiz Ağırlık kg 1360 1380 1415 1480 Kabinsiz Ağırlık kg 1100 1315 1560 1705
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
