P. 33
J e n e r a t ö r J e n e r a t ö r

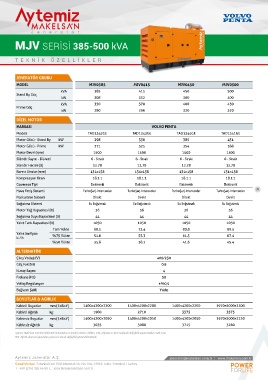

MJV SERİSİ 220-350 kVA MJV SERİSİ 385-500 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJV0220 MJV0275 MJV0330 MJV0350 MODEL MJV0385 MJV0415 MJV0450 MJV0500
kVA 220 275 330 350 kVA 385 415 450 500
Stand By Güç Stand By Güç
kW 176 220 264 280 kW 308 332 360 400
kVA 200 250 300 318.2 kVA 350 370 400 450
Prime Güç Prime Güç
kW 160 200 240 254.5 kW 280 296 320 320
DİZEL MOTOR DİZEL MOTOR
MARKASI VOLVO PENTA MARKASI VOLVO PENTA
Modeli TAD733GE TAD734GE TAD1341GE TAD1341GE Modeli TAD1342GE TAD1343GE TAD1344GE TAD1341GE
Motor Gücü - Stand By kW 195 238 298 298 Motor Gücü - Stand By kW 298 356 389 431
Motor Gücü - Prime kW 175 213 271 271 Motor Gücü - Prime kW 271 325 354 388
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 7.15 7.15 12.78 12.78 Silindir Hacmi (lt) 12.78 12.78 12.78 12.78
Bore x Stroke (mm) 108x130 108x130 131x158 131x158 Bore x Stroke (mm) 131x158 131x158 131x158 131x158
Kompresyon Oranı 18.1:1 17:1 18.1:1 18.1:1 Kompresyon Oranı 18.1:1 18.1:1 18.1:1 18.1:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler 33
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 34 29 36 36 Motor Yağ Kapasitesi (lt) 36 36 36 36
Soğutma Suyu Kapasitesi (lt) 41.8 42 44 44 Soğutma Suyu Kapasitesi (lt) 44 44 44 44
Yakıt Tank Kapasitesi (lt) 380 580 1050 1050 Yakıt Tank Kapasitesi (lt) 1050 1050 1050 1050
Tam Yükte 44.5 51.1 55.5 60.1 Tam Yükte 68.1 73.4 80.8 89.5
Yakıt Sarfiyatı %75 Yükte 33 40.8 42.4 46.6 Yakıt Sarfiyatı %75 Yükte 51.6 55.3 61.5 67.4
lt / h lt / h
%50 Yükte 22.3 29.2 30.5 32.2 %50 Yükte 35.8 38.2 41.6 45.4
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1200x3420x2100 1300x3800x1900 1400x4200x2200 1400x4200x2200 Kabinli Boyutlar mm (ExBxY) 1400x4200x2200 1400x4200x2200 1400x4200x2200 1970x5000x2500
Kabinli Ağırlık kg 1960 2710 3575 3575 Kabinli Ağırlık kg 1960 2710 3575 3575
Kabinsiz Boyutlar mm (ExBxY) 1200x3420x2000 1300x3800x1750 1400x4200x2050 1400x4200x2050 Kabinsiz Boyutlar mm (ExBxY) 1400x4200x2050 1400x4200x2050 1400x4200x2050 1970x5000x2250
Kabinsiz Ağırlık kg 1710 2675 3035 3035 Kabinsiz Ağırlık kg 3035 3080 3715 3260
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
