P. 34
J e n e r a t ö r J e n e r a t ö r

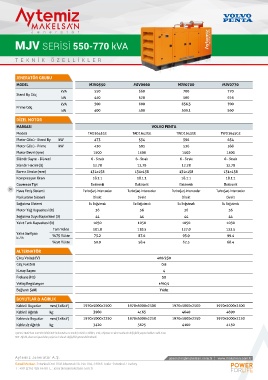

MJV SERİSİ 550-770 kVA MJY SERİSİ 17-45 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJV0550 MJV0660 MJV0700 MJV0770 MODEL MJY0017 MJY0022 MJY0028 MJY0033 MJY0045
kVA 550 660 700 770 kVA 17 22 28 33 45
Stand By Güç Stand By Güç
kW 440 528 560 616 kW 13.6 17.6 24.4 26.4 36
kVA 500 600 636.3 700 kVA 15 20 25.4 30 40.9
Prime Güç Prime Güç
kW 400 480 509.1 560 kW 12 16 20.3 24 32.7
DİZEL MOTOR DİZEL MOTOR
MARKASI VOLVO PENTA MARKASI YANG DONG
Modeli TAD1641GE TAD1642GE TWD1643GE TWD1645GE Modeli YD480D YND485 Y490D Y495D Y4105D
Motor Gücü - Stand By kW 473 554 596 654 Motor Gücü - Stand By kW 16 19 26.4 30 41.8
Motor Gücü - Prime kW 430 503 536 588 Motor Gücü - Prime kW 14 17 24 27 38
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı
Silindir Hacmi (lt) 12.78 12.78 12.78 12.78 Silindir Hacmi (lt) 1.809 2.156 2.67 2.97 4.1
Bore x Stroke (mm) 131x158 131x158 131x158 131x158 Bore x Stroke (mm) 80x90 85x95 90x105 95x105 105x118
Kompresyon Oranı 18.1:1 18.1:1 18.1:1 18.1:1 Kompresyon Oranı 18:1 18:1 18:1 18:1 18:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik
34
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi Doğal Doğal Doğal Doğal Doğal
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 36 36 36 36 Motor Yağ Kapasitesi (lt) 4.5 5.5 7.6 7.6 13
Soğutma Suyu Kapasitesi (lt) 44 44 44 44 Soğutma Suyu Kapasitesi (lt) 11.4 12.6 14.2 14.2 16.8
Yakıt Tank Kapasitesi (lt) 1050 1050 1050 1050 Yakıt Tank Kapasitesi (lt) 90 90 90 125 125
Tam Yükte 101.8 118.5 127.0 133.5 Tam Yükte 4.16 4.94 6.06 7.6 10.5
Yakıt Sarfiyatı %75 Yükte 75.2 87.6 93.9 99.4 Yakıt Sarfiyatı %75 Yükte 3.12 3.85 5.1 5.81 8.1
lt / h lt / h
%50 Yükte 50.9 58.4 62.5 68.4 %50 Yükte 2.08 2.4 3.41 3.75 5.4
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1970x5000x2500 1970x5000x2500 1970x5000x2500 1970x5000x2500 Kabinli Boyutlar mm (ExBxY) 900x2000x1310 900x2000x1310 900x2000x1310 900x2000x1310 1000x2300x1715
Kabinli Ağırlık kg 3960 4165 4640 4690 Kabinli Ağırlık kg 715 740 810 840 1050
Kabinsiz Boyutlar mm (ExBxY) 1970x5000x2250 1970x5000x2250 1970x5000x2250 1970x5000x2250 Kabinsiz Boyutlar mm (ExBxY) 900x1500x1100 900x1500x1100 900x1500x1100 900x1500x1100 1000x2300x1450
Kabinsiz Ağırlık kg 3420 3625 4100 4150 Kabinsiz Ağırlık kg 530 545 610 640 850
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
