J e n e r a t ö r J e n e r a t ö r

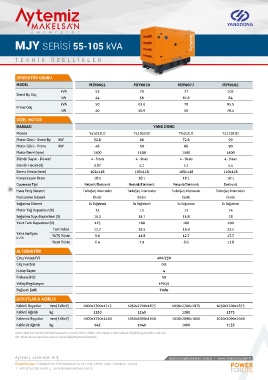

MJY SERİSİ 55-105 kVA MJW SERİSİ 220-400 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJY0055 MJY0070 MJY0077 MJY0105 MODEL MJW0220 MJW0275 MJW0330 MJW0400
kVA 55 70 77 105 kVA 220 275 330 400
Stand By Güç Stand By Güç
kW 44 56 61.6 84 kW 176 220 264 320
kVA 50 63.6 70 95.5 kVA 200 250 300 363.6
Prime Güç Prime Güç
kW 40 50.9 56 76.4 kW 160 200 240 290.9
DİZEL MOTOR DİZEL MOTOR
MARKASI YANG DONG MARKASI SHANGHAI QN
Modeli Y4102ZLD Y4105ZLD YD4EZLD Y4110ZLD Modeli QN8H217Z QN9H245 QN9H272Z QN13H340
Motor Gücü - Stand By kW 52.8 66 72.6 99 Motor Gücü - Stand By kW 206 227 263 308
Motor Gücü - Prime kW 48 60 66 90 Motor Gücü - Prime kW 187 206 230 280
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 3.87 4.1 4.1 4.4 Silindir Hacmi (lt) 8.27 8.82 8.82 12.9
Bore x Stroke (mm) 102x118 105x118 105x118 110x118 Bore x Stroke (mm) 114x135 114x135 114x135 135x150
Kompresyon Oranı 18:1 18:1 18:1 18:1 Kompresyon Oranı 18:1 18:1 18:1 15.5:1
Governör Tipi Mekanik/Elektronik Mekanik/Elektronik Mekanik/Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
36
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 13 13 13 14 Motor Yağ Kapasitesi (lt) 12 19 19 41
Soğutma Suyu Kapasitesi (lt) 15.1 15.1 15.8 18 Soğutma Suyu Kapasitesi (lt) 40 40 40 80
Yakıt Tank Kapasitesi (lt) 125 160 160 160 Yakıt Tank Kapasitesi (lt) 353 353 353 491
Tam Yükte 12.7 15.5 16.9 23.2 Tam Yükte 49 51 51 65
Yakıt Sarfiyatı %75 Yükte 9.6 11.8 12.7 17.7 Yakıt Sarfiyatı %75 Yükte 36 38 38 47
lt / h lt / h
%50 Yükte 6.4 7.9 8.6 11.8 %50 Yükte 24 26 26 32
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1000x2300x1715 1050x2700x1875 1050x2700x1875 1050x2700x1875 Kabinli Boyutlar mm (ExBxY) 1300x3300x2100 1300x3300x2100 1300x3300x2100 1550x3500x2450
Kabinli Ağırlık kg 1150 1240 1280 1375 Kabinli Ağırlık kg 2500 2600 2850 3350
Kabinsiz Boyutlar mm (ExBxY) 1000x1750x1450 1050x2090x1650 1050x2090x1650 1050x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1300x3300x1700 1300x3300x1700 1300x3300x1700 1550x3500x2000
Kabinsiz Ağırlık kg 945 1040 1060 1135 Kabinsiz Ağırlık kg 2200 2300 2550 2000
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
